氧化鋯陶瓷性能非常穩定，導致其穩定的是它的結構體系非常特殊，它有三種晶型，并且三種晶型的密度分別不同，其性能也會(huì )有些許改變，下面科眾陶瓷廠(chǎng)給大家詳細介紹一下。
高純的氧化鐠呈白色,較純的ZrO)呈黃色或灰色。ZrO2化性能穩定,除硫酸和氫氟酸外,對酸、堿及堿熔體、玻璃熔體和融金屬具有很好的穩定性。熱導率低、熱穩定性好(部分穩定ZrO2)及高溫變小是ZrO2陶瓷的最主要特征。
ZrO2陶瓷的熱導率比其他陶瓷低得多，它是一種耐高溫陶瓷。純ZrO2致密燒結體變形溫度高達2400-2500℃,一般工業(yè)純ZrO2生產(chǎn)的制品蠕變溫度也達2200℃。所以ZxO2陶瓷是高溫隔熱及結構材料的理想材料。
ZrO2陶瓷還具有很好的耐磨性,與Al2O3陶瓷相比,其磨損率為0:15(ZrO2tA2O2)。此外,ZrO2陶瓷化學(xué)性能穩底,還與多數熔融金屬不浸潤。ZrO2熔點(diǎn)為2715℃。ZrO2具有三種晶型:單單斜、四方和立方,其密度分別為5.65g?cm3、6.10gcm-3、6.27gcm~3?？梢?jiàn)溫度越高,密度越大。因此,在同樣質(zhì)量下,溫度越低,體積越大。

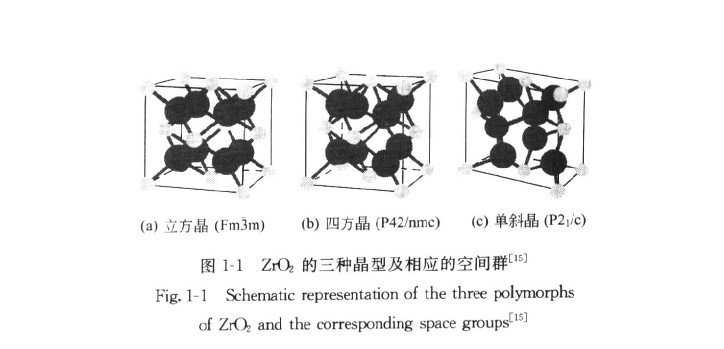

實(shí)際上,人們對ZrO2并不陌生,早早在20世紀70年代就被用來(lái)作熔化玻璃、治煉鋼鐵等的耐火材料[21,但用做結構材料則是在認識了m→t相變體積效應后的近20年的事310。如圖1-1所示,ZrO2共有三種晶型],在高溫段(>2370℃)為立方相,在中溫段(1200~2370℃)為為四方相,在低低溫段(<<950℃)為單斜相。ZrO2的四方晶型相當于螢石結構沿著(zhù)C軸伸長(cháng)而變形的晶體結構,而單斜晶則為四方晶沿著(zhù)β角偏轉一個(gè)角度而成的。

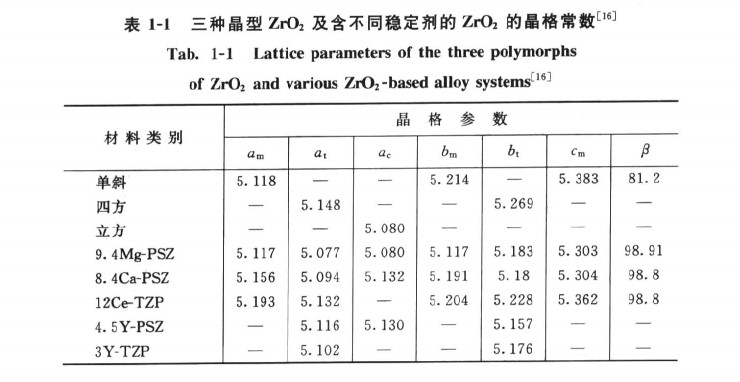

三種晶型的氧化鋯及含不同穩定劑的氧化鋯的晶格常數見(jiàn)表1-1
地址：http://www.allthatrentals.com/bangzhu/1560.html
本文“氧化鋯陶瓷的三種晶型簡(jiǎn)介”由科眾陶瓷編輯整理，修訂時(shí)間：2022-12-20 11:07:30
科眾陶瓷是專(zhuān)業(yè)的工業(yè)陶瓷加工生產(chǎn)廠(chǎng)家，可來(lái)圖來(lái)樣按需定制，陶瓷加工保證質(zhì)量、交期準時(shí)！
有疑問(wèn)請點(diǎn)擊咨詢(xún)客服
- 上一頁(yè)：氧化鋁陶瓷管相比金屬管有哪些優(yōu)點(diǎn)？
- 下一頁(yè)：氧化鋯陶瓷的三種典型組織
